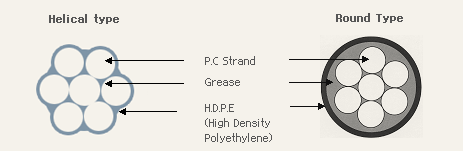

 UNBONDED
P.C STRAND는 PC강연선 위에 Grease를 도포하면서 H.D.P.E를
코팅한 제품으로 내구성 및 내식성이 우수합니다.
UNBONDED
P.C STRAND는 콘크리트와의 직접 접촉이 없어 시스가 필요없는
제품으로 시스 삽입 작업 또는 번잡한 그라웃 작업을 생략할
수 있는 구성으로
되어있습니다. |
|
| |
 |
CABLE
STAYED BRIDGE(사장교)의 STAY CABLE
P.C교량
제거앙카(EARTH
ANCHOR)
영구앙카(ROCK
ANCHOR)
낙석방지
옹벽공사
하구언
둑공사
건물의
SLAB |
|
| |
 |
| Test Item |
Unit |
15.2mm |
15.7mm |
| Grade 1860 |
Grade 1770 |
Grade 1860 |
| P.C Strand |
직경허용차 |
mm |
+0.2, -0.1 |
+0.2, -0.1 |
+0.2, -0.1 |
| 단위중량 |
kg/km |
1,100 |
1,172 |
1,172 |
| 단면적 |
㎟ |
140 |
150 |
150 |
| 인장강도 |
MPa |
1860 |
1770 |
1860 |
| 파단하중 |
kN |
Min. 261 |
Min. 266 |
Min. 279 |
| 항복하중(1%Ext) |
kN |
Min. 234.6 |
Min. 234 |
Min. 251.4 |
신율
(G/L=500mm) |
% |
Min. 3.5 |
Min. 3.5 |
Min. 3.5 |
Relaxation(%)
(MUTS×70% 적용) |
% |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
Max. 2.5
(1,000hrs) |
| 탄성계수 |
kN/㎟ |
185~205 |
185~205 |
185~205 |
Deflected Tensile Test
(One Pin) |
kN |
실제 파단하중의
80% 이상 |
실제 파단하중의
80% 이상 |
실제 파단하중의
80% 이상 |
Fatigue
(Stress Range) |
MPa |
300 |
300 |
300 |
HDPE
Coated
Strand |
코팅 후 직경 |
mm |
Max. 19.0 |
Max. 19.5 |
Max. 19.5 |
| HDPE 두께 |
mm |
1.5~2.0 |
1.5~2.0 |
1.5~2.0 |
| WAX 중량 |
g/m |
5~12 |
5~12 |
5~12 |
| 피복후 단위중량 |
kg/km |
Min. 1,240 |
Min. 1,300 |
Min. 1,300 |
|
| |
 |
| ITEN |
Reel Size(mm) |
 |
Flange
(A) |
Width
(B) |
Barrel
(C) |
Flange
Thickness
(D) |
Spindle
Hole |
Wooden
Reel |
1600 |
830 |
950 |
82 |
80 |
|
|
