> 제품정보 > 경강선

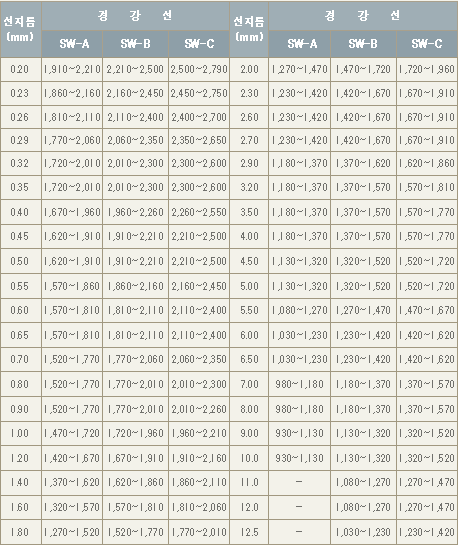

단위 : (N/㎟)
☞ 중간에 있는 선지름에 대해서는 그것보다 큰 선지름의 값을 사용한다.

단위 : mm
선지름 경강선, 고강도경강선
허 용 차 편 경 차
0.20 ~ 0.49 ±0.008 0.008 이하
0.50 ~ 0.99 ±0.015 0.015 이하
1.00 ~ 1.99 ±0.020 0.020 이하
2.00 ~ 3.19 ±0.030 0.030 이하
3.20 ~ 5.49 ±0.040 0.040 이하
5.50 ~ 8.49 ±0.050 0.050 이하
8.50 ~ 12.49 ±0.060 0.060 이하
12.5 ~ ±0.070 0.070 이하

구분 선지름(mm) 경강선,고강도경강선
비틀림
횟수
0.70이상 2.00이하 20회이상
2.00초과 3.50이하 15회이상
3.50초과 6.00이하 10회이상
파단면의
상태
- 파단면은 선축에 직각이고 심한 흠, 갈라짐 등이
없어야 한다.
비틀림 상황 - 세로 갈라짐, 흠집 및 국부적인 비틀림이 심하게
생겨서는 안된다.

선지름
(mm)
코 일 캐리어
단위중량(㎏)


단위중량(㎏)

내경(mm) 외경(mm) 단위중량(㎏)
0.20 ~ 0.24 150 ~ 170 250 ~ 260 5 20 (Plastic)
0.25 ~ 0.29 160 ~ 180 280 ~ 300 10
0.30 ~ 0.34 160 ~ 180 20
0.35 ~ 0.50 160 ~ 180 25 (30)
0.51 ~ 0.99 210 ~ 230 370 ~ 390 50
1.00 ~ 1.49 300 ~ 320 480 ~ 500 100 ~ 150 250 ~ 400 400
1.50 ~ 1.99 460 ~ 480 630 ~ 650 100 ~ 150 800 -
2.00 ~ 2.89 480 ~ 510 660 ~ 680 100 ~ 150 500 ~ 1,000 1,000
2.90 ~ 6.99 630 ~ 660 730 ~ 770 100 ~ 500 500 ~ 1,000 1,000
7.00 ~ 12.5 630 ~ 660 840 ~ 860 150 ~ 500 500 ~ 2,000 -

구분 탄소함유량 일 반 용 도
스프링용 경강선 0.40~0.50% 자전거살대용, 양산살대용, 탈곡기망용, 압연용, 볼트용, 튜닝핀용, 머리핀용
스프링용 경강선 0.50~0.65% 압연용, 쇼트용, 머리핀용, 와셔용, Out Casing용, 각드라이브용, 지그재그스프링용, 스크린망용, 철망용
스프링용 경강선,
고강도
경강선
0.65~0.86% 인장스프링용, 압축스프링용, 비틀림 스프링용, 샷터스프링용, 알미늄닥트용, 침포용, 환드라이브용, 베어링용, 쇼바용, 침대스프링용, 크립용, 브라쉬용, 제침용, 빨래집게용, 실톱용, 콘크리트못용, PC관용, 가방테용, 탈곡기살대용, 체인핀용,
Ni-Co
경강선
0.72%~ 사무용품기계의 압축, 인장스프링, 전자기판용, 밧데리용 스프링, 휴대전화 스프링

제품의 사용용도 및 작업조건등을 명확히 해야만 고객이 만족할 수 있는 최적의 제품을 생산할 수 있으므로 주문시에는 다음사항을 참고하시어 상세히 알려주시기 바랍니다.

1. 규 격 : KS, JIS등에 의한 등급표기(예 : KS D 3510 C종)
2. 선 지 름 : 가급적 mm로 표기(INCH도 가능)
3. 표면상태 : 방청유무를 표기
4. 피 막 : 본데라이트, 보락스등을 표기
5. 용 도 : 제품의 사용용도를 구체적으로 표기(스프링용, 압연용등)
6. 포 장 : COIL포장, 캐리어포장등으로 표기
7. 중 량 : 포장종류에 따른 요구단위중량 표기
8. 납 기 : 희망납기를 구체적으로 표기
9. 기 타 : 특별요구사항 표기
