Home > 製品情報 > 亜鉛メッキ綱より線

Untitled Document

1) ACSRはAluminium Stranded Conductors Steel Reinforcedの略語で綱芯アルミニウム撚線をいう。
2) ACSRは主に大きい引張荷重を要する加工電線、または高圧電線で使う。
3) ACSR用綱線及び綱より線はACSRの綱芯(STEEL CORE)で使う。
4) アルミニウムは、強度は弱いが、電気がよく流れて亜鉛鍍金綱線及び亜鉛鍍金綱より線は高い強度を持
っているので、亜鉛鍍金綱線とアルミニウム線を連合(中心部 = 亜鉛鍍金綱線、または亜鉛鍍金綱よ
り線、外側 = アルミニウム線)して撚線したのがACSRだ。

KS C 3113	Aluminum Stranded Conductors Steel Reinforced
JIS C 3110	Aluminum Stranded Conductors Steel Reinforced
ASTM B 232	Concentric-Lay-Stranded Aluminum Conductors Steel Reinforced
ASTM B 498	Zinc-Coated(Galvanized) Steel Core Wire For Aluminum Conductors Steel Reinforced
ASTM B 500	Zinc-Coated And Aluminum-Coated Stranded Steel Core For A.C.S.R
BS 215 Part 2	Aluminum Conductors And Aluminum Conductors, Steel Reinforced
BS 4565	Galvanized Steel Wire For Aluminum Conductors, Steel Reinforced
IEC 209	Aluminum Conductors Steel Reinforced
IEC 888	Zinc-Coated Steel Wires for Stranded Conductors
IEC 1089	Round Wire Concentric Lay Overhead Electrical Stranded Conductors
AS 1220 Part1	Galvanized steel reinforced (ACSR/GZ)
AS 3607	Conductors - Bare overhead, aluminium and aluminium alloy - Steel reinforced

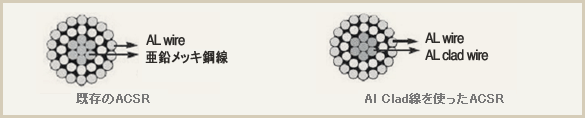

既存のACSRは亜鉛メッキ綱線、または亜鉛メッキ綱より線の周囲にAl線を撚線して内側の亜鉛メッキ綱線、または亜鉛メッキ綱より線は強度を維持して、外側のAlは電気がよく流れるようにしたので、亜鉛とAlの異物間の腐食現象のことでたまに断線されたりしました。
これを改善するために亜鉛メッキ綱線の代替用で開発されたAS WIREは、硬綱線の上にアルミニウム被服(Clading)を行ったのでAS WIREまたはAS WIREで作られた撚線の周囲にAluminum 線を撚線してACSRを作る場合にはアルミニウムとアルミニウムが互いに接触するので、同一物質間には電位差による腐食発生がほとんど生じないので断線の発生率が著しく減ります。
したがって、公害のひどい地域、塩分の多い海岸地域などで、AS WIREを使ったACSR採択が増えています。

AS WIREの上にAl線を被服する時のボンディング性が優秀ではなければならないです。

Al Cladingの後に伸線を行った時、要求する引張強度、伸率が出なければならないので、
引張強度の伸率が規格値を満足しなければなりません。

巻取状態が良好でなければなりません。

包装状態が優れなければなりません。
